Мобильный буровой комплекс

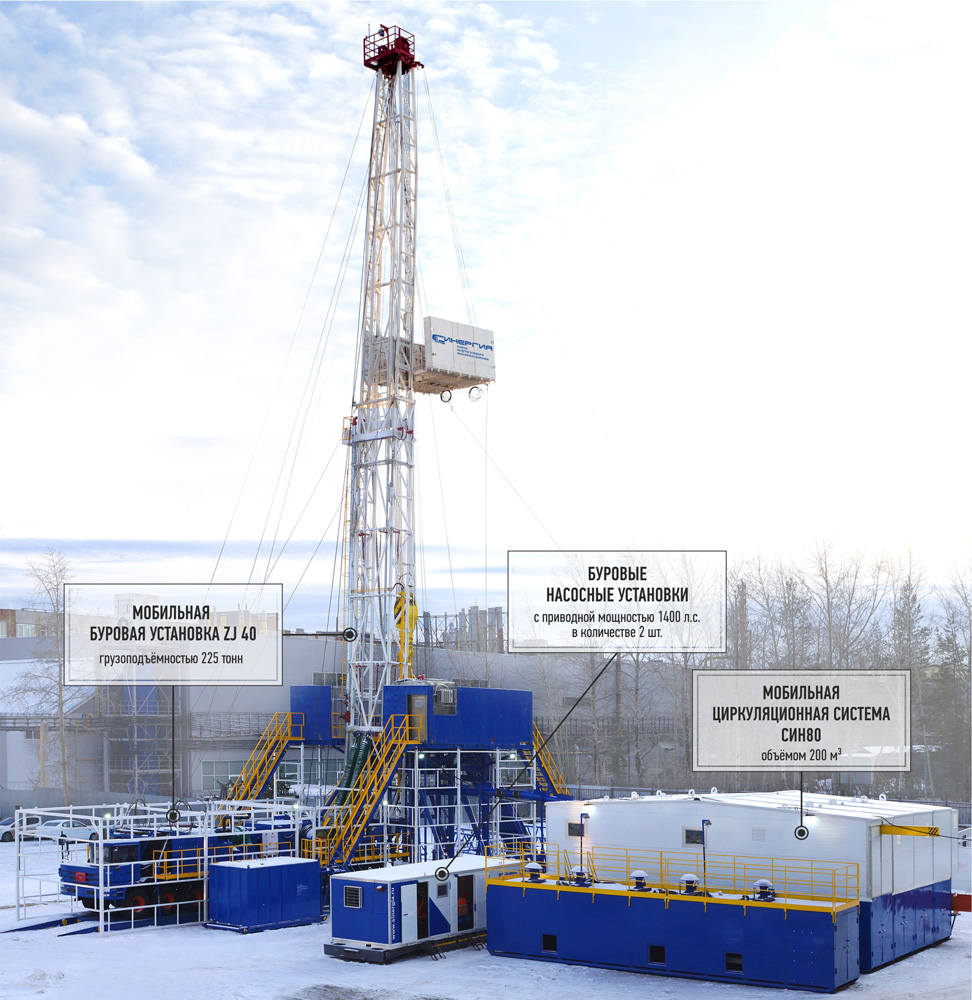

Мобильный буровой комплекс производства завода «Синергия» предназначен для бурения основных стволов скважин. В состав мобильного бурового комплекса входит: мобильная буровая установка ZJ40 грузоподъемностью 225 тонн, циркуляционная система СИН80 объемом 200 м3, насосные буровые установки с двигателем 1400 л.с. в количестве 2 штук, котельная (t=175 0C, производительность 1000 кг/ч), технологичная система трубопроводов. По желанию буровой комплекс может комплектоваться компрессорной и дизель-генераторной установками.

Мобильная буровая установка ZJ40
Мобильная буровая установка предназначена для бурения скважин основного бурения с глубиной до 4000 м.

Состав:
Двигатель CAT C18 (630 л.с.) – 2 шт.
Коробка перемены передач Allison M6620AR – 634 кВт - 2 шт.
Суммирующий и распределительный редуктор BFX(C)-00 – 2х470 кВт
Лебедка JC28D мощность – 1000 л.с.
Угловой редуктор JCX240C
Вспомогательный тормоз WCB236
Трансмиссия привода ротора:
Нижняя секция трансмиссии привода ротора XCDXD
Верхняя секция трансмиссии привода ротора SLTX
Вышка JJ225/39
Кронблок TC225
Крюкоблок YG225
Вертлюг SL225
Гидравлическая лебедка IYJ4B; IYJ3B
Гидравлическая система
Пневматическая система
Шасси (полуприцеп) TGC80
Манифольд высокого давления
Тальевый канат – диаметр 32 мм.
Мобильная циркуляционная система СИН80
Мобильная циркуляционная система предназначена для циркуляции бурового раствора при бурении скважин, его хранении, дегазации, очистке от выбуренной породы, приготовления растворов химических реагентов, их дозированной выдачи в циркуляцию, а также для порционного приготовления и обработки буровых растворов. Мобильная циркуляционная система, являясь универсальной, применяется как в составе мобильных буровых насосных установок СИН50.4.71, СИН50.4.73, СИН50.4.75, СИН50.4.42, СИН50.4.40 и СИН50.4.36, предназначенных для основного бурения, так и буровых насосных установок других производителей.

Состав:
Блок грубой очистки, V= 40 м3
Блок тонкой очистки, V= 40 м3
Блок приготовления раствора, V= 40 м3
Блок обработки раствора, V= 40 м3
Блок хранения раствора, V= 50 м3

Установка насосная буровая
Предназначена для подачи под давлением буровых растворов при зарезке боковых стволов скважин (ЗБС) и при бурении основных стволов скважин, а также различных технологических растворов и пластовых вод.

Состав
Дизельный двигатель или электродвигатель
Планетарный редуктор СИН52 или СИН72
Коробка передач СИН59 или СИН73
Сцепление СИН78 или МОМ
Трехплунжерный насос СИН61 или СИН71
Манифольд напорный с демпфером, байпасной линией, обратным клапаном, ДЗУ, предохранительным клапаном
Манифольд приемный с подпорным насосом, компенсатором
Упругая муфта с карданным валом
Пульт управления
Приспособление для погрузки-выгрузки без демонтажа укрытия
Теплоизолированное укрытие
Платформа (сани, полуприцеп) Установка паровая передвижная СИН53.63 Установка паровая передвижная предназначена для автономной мобильной выработки и подачи насыщенного пара высокого давления или подогретой воды к устьям скважин, трубопроводам, резервуарам и другому нефтепромысловому оборудованию для их мойки или обогрева. Состав Монтажная платформа Трехплунжерный насос Котел паровой Горелочное устройство Система подачи воды и пара с распределительной коробкой Емкость пластиковая Утепленное укрытие Дополнительная комплектация Электрощитовая Дизельная электростанция Компрессорная станция Конвеер винтовой Гидравлический тройник (при поставке 2-х насосных буровых установок) Пульт бурильщика Основные преимущества мобильного бурового комплекса: Применение плунжерных насосов с планетарными редукторами производства завода «Синергия», обладающими высоким КПД (95%), высокой удельной мощностью и превосходным ресурсом работы (более 30 000 часов), а также значительной стойкостью расходников. Просты в эксплуатации и обслуживании. Всё это позволяет экономить до 50% ресурсов по сравнению с аналогами. Мобильность бурового комплекса позволяет в кратчайшие сроки осуществлять монтаж-демонтаж бурового комплекса, а также производить его передислокацию с наименьшими затратами времени и ресурсов. Изготовление бурового комплекса «под ключ» от одного производителя. В состав бурового комплекса входит буровая установка, циркуляционная система, насосные установки в кол-ве 2-х штук, котельная, технологичная система трубопроводов. По желанию буровой комплекс может комплектоваться компрессорной и дизель-генераторной установками. Унификация составных частей комплекса. Комплектация мобильного бурового комплекса системами контроля с online-регистрацией и передачей данных всех параметров работы.
